穿線管怎么穿線?穿線管正確使用方法

2018-3-29 17:30:44點擊:

1.線管配線時的注意事項

穿線就是把絕緣導線由配電箱穿過配線管接到用電設備上的工作。鋼管配線時應注意:

(1) 鋼管配線時,應將同一回路所有電線穿在同一管內;

(2) 線管內導線不得有接頭;

(3) 不同電壓的回路嚴禁同管敷設;

(4) 除直流回路和接地線外,不得在鋼管內穿單根導線。

2. 穿線管內穿線

(1) 穿鋼絲。穿線時先穿入一根鋼絲,鋼絲使用φ1.2 (18 號)或φ1.6 (16號)鋼絲,將鋼絲端頭彎成小鉤,從管口插入。由于管子中間有彎,穿入時鋼絲要不斷向一個方向轉動,一邊穿一邊轉,如果沒有堵管,很快就能從另一端穿出。如果管內彎較多不易穿過,則從管另一端再穿入一根鋼絲,當感覺到兩根鋼絲碰到一塊時,兩人從兩端反方向轉動兩根鋼絲,使兩鋼絲絞在一起,然后一拉一送,即可將鋼絲穿過去,如圖11-24所示。

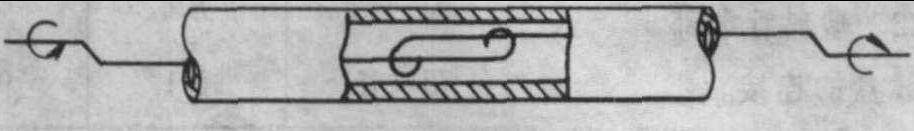

圖11-24 管兩端穿鋼絲示意圖


(2)帶線。鋼絲穿入管中后,就可以帶導線了。一根管中導線根數應按需要一次穿入。在鋼絲上套上一個塑料護口,鋼絲尾端做一死環套,將導線絕緣剝去50mm左右,幾根導線均穿入環套,線頭彎回后用其中一根自纏綁扎,如圖11-25所示。



圖11-25 拉線頭的纏繞綁法

(a) 雙根導線平齊綁法; (b) 多根導線錯開綁法


多根導線在拉入過程中,導線要排順,不能有絞合,不能出死彎,一個人將鋼絲向外拉,另一個人拿住導線向里送。注意拉線前把護口套入接線盒管口內,如圖11-26所示。

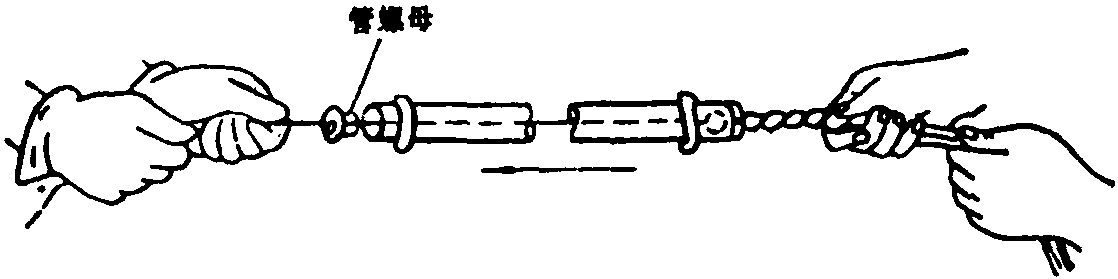

圖11-26 導線穿入管內的方法


有些導線要穿過一個接線盒到另一個插線盒,一般采用兩種方法: 一種是所有導線到中間接線盒后全部截斷,再接著穿另一段,兩段在接線盒內進行導線連接; 另一種是穿到中間接線盒后繼續向前穿,一直穿到下一個接線盒。兩種做法第一種比較清晰,不易穿錯線,第二種盒內接線少,占空間小,省導線。



1.管內穿線的基本要求

(1)導線穿入鋼管前,鋼管管口處采用絲扣連接時,應有護圈帽,當采用焊接固定時,亦可使用塑料內護口。穿入硬質塑料管前,應先檢查管口是否留有毛刺和刃口,以防穿線時損壞導線絕緣層。

(2) 同一交流回路的三相導線及中性線必須穿于同一鋼管內。不同回路、不同電壓和交流與直流的導線,不得穿入同一管內。管內穿線時,電壓為65V及以下的回路; 同一設備的電機回路和無抗干擾要求的控制回路; 照明花燈的所有回路; 同類照明的幾個回路可以穿入同一根管子內,但管內導線的總數不應多于8根。

(3) 穿入管內的導線不應有接頭,導線的絕緣層不得損壞,導線也不得扭曲。

2.穿線工藝

(1) 當管路較短而彎頭較少時,可把絕緣導線直接穿入管內。

(2) 兩人穿線時,一人在一端拉鋼絲引線,另一人在另一端把所有的電線緊捏成一束送入管內,二人動作應協調,并注意不使導線與管口處磨擦損壞絕緣層。

(3) 當導線穿至中途需要增加根數時,可把導線端頭剝去絕緣層或直接纏繞在其它電線上,繼續向管內拉。

(4) 在某種場所,如房間面積不大、且管路彎頭較少、穿入導線數量不多時,可以一人穿線。即一手拉鋼絲,一手送線,但需要把導線放得長些。

(5) 空心樓板板孔穿線,必須用塑料護套線或加套塑料護層的絕緣導線。穿入導線時,不得損傷導線的護套層,并應能便于更換導線。導線在板孔內不得有接頭,導線分支連接應在接線盒內進行。

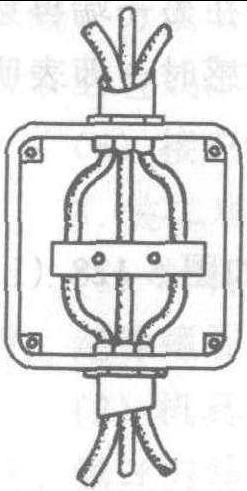

圖5-129 導線在接線盒中固定方法示意


3.導線在接線盒內固定

敷設于垂直線路中的導線,每超過下列長度時,應在接線盒中加以固定,固定方法如圖5-129所示。

(1) 導線截面50mm2及以下為30m。

(2) 導線截面70~95mm2為20m。

(3) 導線截面120~240mm2為18m。

4.剪斷導線留出余量

(1) 導線穿好后,應按要求適當留出余量以便以后接線。

(2) 接線盒、燈位盒、開關盒內留線長度出盒口不應小于0.15m; 配電箱內留線長度為箱的半周長; 出戶線處導線預留長度為1.5m。

(3) 但對一些公用導線,在分支處可不剪斷直接通過,只需在接線盒內留出一定余量,這樣可省去之后接線中的不必要的接頭。
