新型電纜穿線管及電纜孔洞封堵裝置

2018-4-8 16:44:35點擊:
電纜穿線管及端子箱電纜孔洞的封堵,是變電站防火、防潮、防小動物的關鍵環節。因其封堵環境不方正,阻攔物較多,施工封堵質量很難控制。導致在設備運行中,出現小動物侵害,設備受潮等事件的發生。該發明從簡單實用,方便美觀和可重復利用等幾個方面綜合考慮,研制出一種新型的電纜穿線管及端子箱電纜孔洞封堵裝置,目的在于降低運維成本,降低封堵不可靠帶來的設備隱患。

目前,變電站電纜穿線管及端子箱電纜孔洞的封堵,大多采用防火泥進行封堵。防火泥易受環境溫度變化的影響,形態會隨環境溫度變化而發生改變。遇熱時,封堵泥會出現軟化溢出。遇冷時,防火泥會硬化脫落形成空洞。給設備運行環境帶來防火、防潮、防小動物方面的隱患,嚴重時危及到設備的安全運行。另外,溢出和脫落后的防火泥附著在周邊設備及設施上,影響設備的美觀及環境的整潔性。目前,無人值班變電站的運維周期普遍較長,運維人員很難及時發現封堵漏洞隱患,一般都是數天甚至數十天后才能被發現。為此,需尋找一種更為可靠的封堵方法來解決上述問題。本文所闡述的電纜穿線管及端子箱電纜孔洞封堵裝置作為一種新型實用技術, 適用于各類型電纜穿線管及端子箱電纜孔洞封堵領域。尤其在電力系統變電站、配電網中有電纜穿線管及端子箱的地方均可有效提高封堵質量及可靠性,降低維護成本,具有較好的推廣運用價值。

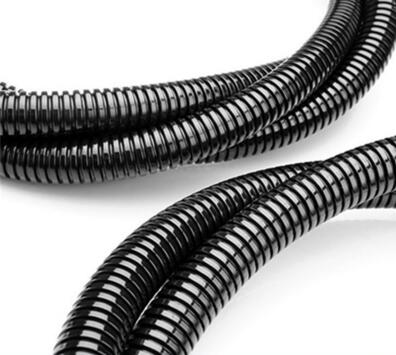

電纜穿線管


封堵方式及特點分析
對于有機封堵來說,優點:①材料為合成有機樹脂,可以直接作為粘接劑使用;②可塑性較強;③有較長的耐火時間,且質地較為柔軟;④可以重復利用且可修復。缺點:①比較容易受到破壞;②牢度較差,污染也較重;③易發生垮塌缺陷,在實踐中,在端子箱的底部,孔洞較大的位置一般較易發生垮塌問題。對 于無機封堵來說,優點:①質地較為穩定,不容易被破壞;②箱內的污染較少,封堵比較美觀。缺點:①對于技術人員封堵技能有一定的要求;②對于堵料的配比有較嚴格的要求,不容易實踐操作; ③雖然采用水泥加耐火磚的方式實施封堵較為堅實,也能較好的預防小動物進入,但對于技能有一定
的要求,比如對于出現的返潮和水汽等問題;④較為容易產生污染。
該新型封堵裝置, 不但可以有效解決目前有機和無機封堵所存在的缺點,下面對該裝置進行詳細說明。
為解決端子箱電纜孔洞封堵的技術問題,提供一種使用便捷,安裝簡單方便,可重復使用,封堵美觀牢靠的封堵裝置。
電纜穿線電纜孔洞封堵裝置
本裝置的兩半對合式電纜穿線管管口封堵器, 包括如圖2~4 所示的兩半可對合為圓柱形的可插裝封堵在電纜穿線管3 端頭的的半圓柱形封堵蓋1、安裝于對合的封堵蓋上的兩半對合的半圓臺形防雨帽2 所述半圓柱形封堵蓋1 如圖5~6 所示,包括圓心一側帶半圓孔1b 的半圓形端蓋1a、外端與端蓋連為一體的可插入電纜穿線管內的半圓內插管1c 和可套在電纜穿線管外的半圓外套管1d,半圓內插管1c 和半圓外套管1d 之間的間距與電纜穿線管3 壁厚相同。如圖7 所示,兩半半圓柱形封堵蓋對合后形成圓柱形封堵蓋, 對合面用防水膠5 加固,保證接合和封堵的密實可靠。所述半圓臺形防雨帽2如圖8~9 所示, 包括圓心一側帶一半穿線孔的上部半圓臺段和下部半圓柱段, 半圓柱段上的圓弧面帶有一圈可卡裝在封堵蓋半圓孔邊緣的卡槽2b,半圓柱段的外徑大于半圓孔的孔徑, 半圓臺形防雨帽通過底部的半圓柱段及其卡槽嵌裝于半圓柱形封堵蓋上。如圖10~12 所示,兩半半圓臺形防雨帽對合后形成圓臺形防雨帽,對合面也用防水膠5 加固,保證接合和封堵的密實可靠。兩半對合的半圓臺形防雨帽2 對合后形成的中心穿線孔2a 可為圖10 所示的圓柱孔, 用于穿線管穿過一根電纜的情況。對合后形成的中心穿線孔2a 也可為圖11所示的并排貫通的兩個圓柱孔, 用于穿線管穿過兩根電纜的情況。對合后形成的中心穿線孔2a 還可為圖12 所示的呈三角形布置的兩兩貫通的三個圓柱孔, 用于穿線管穿過三根電纜的情況。防雨帽2 采用如橡膠一類的彈性材料制作。圖13所示的是本實用新型應用于一根穿線管3 內穿一根電纜4 的狀態。兩半半圓柱形封堵蓋對合后形成的中心孔孔徑要比電纜外徑稍大,以便于安裝。封堵蓋如同一個“瓶塞”一樣穩穩的將電纜穿線管3 的管口封住。防雨帽2 可以解決中間電纜穿過的位置縫隙的密封問題。為了進一步提高密封效果,通常要在安裝完本實用新型后再在防雨帽與電纜接觸的面上包裹防水膠,確保密封穩固。半圓臺形防雨帽2 與半圓柱形封堵蓋1之間通過卡槽結構配合連接,卡槽2b 的高度與封堵蓋的端蓋厚度一致,可保證嵌裝的穩固及密封。


穿線管


本裝置的兩對半合結構可方便地用于運行中的端子箱電纜洞口的封堵,封堵時無需將電纜退運解脫。閉合狀的可用在新安裝的端子箱中,預先穿入電纜并固定安裝在端子箱底部。本裝置結構簡潔輕便,便于安裝且能重復使用,封堵完成后端子箱干凈整潔,密封嚴實。


綜上所述, 本文從當前電纜穿線管及端子箱電纜孔洞封堵現狀分析入手,進一步闡述了該封堵裝置發明產生的背景、內容和實施方法。不難看出,該新型技術實用性、實踐性均較強。其一式多樣的特征,凸顯其了能在電纜運行中簡單便捷安裝的優點, 有效解決了目前常見的有機料和無機料封堵手段存在的問題,具有一定的創新性和創造性,且具體實施方式也較為科學合理。從現場運用效果來看,其具有造價低廉,封堵密實可靠,美觀大方的諸多優勢,具有較好的推廣運用價值。
