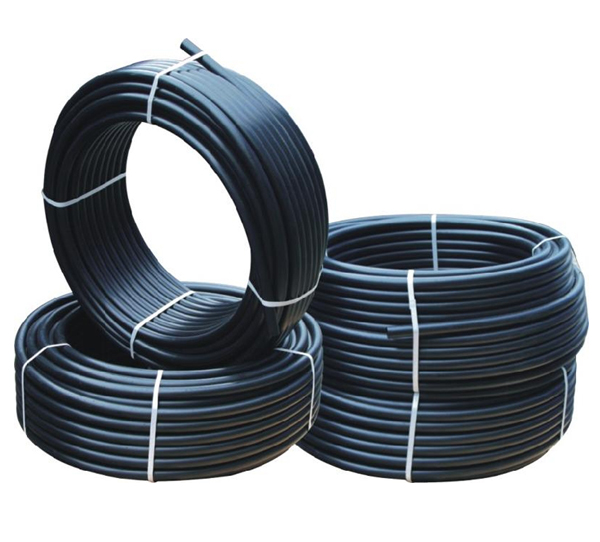

光纖穿線管

2018-11-10 13:10:16點擊:
技術領域

本產品涉及移動通信系統技術領域,特別涉及一種光纖穿線管。

背景技術


光纖是光導纖維的簡寫,是一種由玻璃或塑料制成的纖維,可作為光傳導工具。在曰常生活中,由于光在光導纖維的傳導損耗比電在電線傳導的損耗低得多,光纖被用作長距離的信息傳遞。光纖通常被扎成束,外面有外殼保護。纖芯通常是由石英玻璃制成的橫截面積很小的雙層同心圓柱體,它質地脆,易斷裂,因此需要外加一保護層。

建筑物中對光纖的布設,一把需要用光纖穿線管來保護光纖,通過光纖穿線管包裹光纖進行保護。但是在穿光纖的時候,特別是在穿過異形的光纖穿線管,比如直角彎管的時候,光纖容易在彎折處堵住,使得穿線比較困難。


產品介紹


本產品的目的在于提供一種光纖穿線管,其具有可對彎折對的光纖進行輔助穿線,從而防止光纖在彎折處堵住的優點。

本產品的上述技術目的是通過以下技術方案得以實現的:

一種光纖穿線管,包括彎折的管體,管體位于光纖移動方向前端的一側,其靠近彎折處的側壁上開設有通孔,通孔可供手指或穿線輔助工具伸入到管體內部,管體上設置有可將通孔封閉或打開的封閉件。

通過采用上述技術方案,在進行光纖穿線的時候,當光纖的端頭位于管體的彎折處時,打開封閉件,將手指或者穿線輔助工具穿過通孔,對光纖進行導向梳理,從而防止光纖在彎折處堵住。

本產品進一步設置為:通孔的圓周方向向外伸出有凸環,凸環的外部側壁上開設有外螺紋,封閉件為筒狀的蓋體,蓋體的內部設置有與外螺紋相配合的內螺紋。

通過采用上述技術方案,通過蓋體旋在凸環上,從而將通孔封閉,防止塵土等進入到光纖穿線管的內部,對光纖造成影響。

本產品進一步設置為:蓋體的內部伸出有將通孔封閉的凸塊。

通過采用上述技術方案,通過凸塊將通孔封閉,進一步增加光纖穿線管的密封性。

本產品進一步設置為:封閉件為一端鉸接在管體上的圓弧狀的蓋板,蓋板的另一端為自由端,蓋板繞著鉸接處向通孔方向轉動從而將通孔封閉,蓋板的自由端設置有將蓋板固定在管體上的固定組件。

通過采用上述技術方案,通過將該蓋板向通孔的方向轉動,從而通過蓋板將通孔遮擋,使通孔封閉,防止塵土等進入到光纖穿線管的內部,對光纖造成影響。

本產品進一步設置為:固定組件包括螺栓螺母組件,螺栓螺母組件與蓋板的自由端鉸接,管體相對蓋板鉸接的一側伸出有開口,u型開口的寬度大于螺栓的直徑且小于螺母的最小外周寬度。

通過采用上述技術方案,通過將螺栓螺母組件轉動,卡入到U型開口的開口內部,轉動螺母,從而將蓋板固定在管體上。

本產品進一步設置為:U型開口的兩邊向遠離蓋板的一側彎折形成卡緊部。

通過采用上述技術方案,通過卡緊部將螺母阻擋,從而防止螺栓螺母組件與U型開口脫離。

本產品進一步設置為:蓋板內部側壁上伸出有將通孔封閉的凸起。

通過采用上述技術方案,通過凸起將通孔封閉,進一步增加光纖穿線管的密封性

本產品進一步設置為:管體的彎折處呈圓弧狀。

通過采用上述技術方案,管體的彎折處呈圓弧狀,當光纖經過彎折處時,圓弧狀的拐角可以其到一定的導向作用,使其沿著圓弧角進行方向的改變。



綜上所述,本產品具有以下優勢特性:

1、通過在彎折處開設通孔,從而方便安裝人員對光纖穿線管內的光纖進行輔助穿線,使其可以沿著彎折處進行轉向,防止光纖在彎折處堵住;

2、通過封閉組件將通孔封閉,可以防止外界的雜塵進入到光纖穿線管內,對光纖穿線管內的光纖造成影響,影響光纖的傳導效果。
